主要用途：
视镜用于石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。
技术参数：
| 壳体材质
Body
|
视窗材质 |
S密封件 |
工作温度（℃） |
操作压力 |
连接方式 |
允许急变温度（℃） |
| 碳钢 CS 不锈钢 304 不锈钢 316L 玻璃钢 FRP |
钢化硼硅玻璃 |
丁腈橡胶
聚四氟乙烯 |
-10～250℃ |
0.6～2.5MPa |
螺纹连接 法兰连接 对焊连接 |
＜60℃ |
|
石英玻璃 |
-30～800℃ |
0.6～1.0 MPa |
||||
|
钠钙玻璃 |
0～80℃ |
0.6～1.0 MPa |
制造、检测标准：参照“HGJ501-502-86压力容器视镜”设计制造和验收。

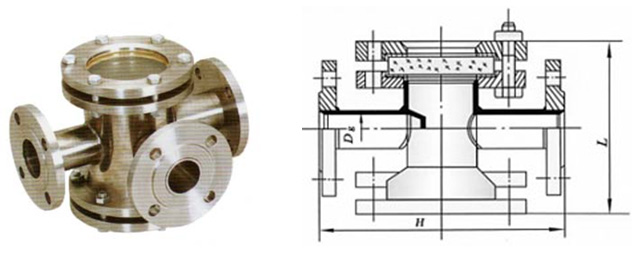

尺寸表：
| DN |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
|
L |
200 |
260 |
260 |
320 |
320 |
360 |
360 |
440 |
|
H |
145 |
189 |
234 |
278 |
278 |
308 |
308 |
364 |
- 订货时请注明产品尺寸、操作压力及材质。
- 当需要其他标准法兰、材质或操作压力时，请在订货时注明。
