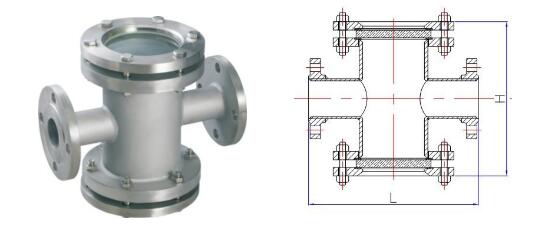

直通视镜（SG-ZT型）
.jpg)
主要用途：
直通视镜是工业管道装置上主要附件之一，在石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。还可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产，该视镜只要由法兰、接管、视镜玻璃等组成。
技术参数：
技术参数：
| 壳体材质 | 视窗材质 | S密封件l | 工作温度（℃） | 操作压力 | 连接方式 | 允许急变温度（℃） |
|
碳钢 CS
不锈钢 304
不锈钢 316L
玻璃钢 PP
|
钢化硼硅玻璃 | 石墨 PTFE |
-10～350℃ | 0.6～2.5MPa | 螺纹连接 法兰连接 对焊连接t | ＜60℃ |
| 石英玻璃 | -30～800℃ | 0.6～1.0 MPa | ||||
| 钠钙玻璃 | 0～80℃ | 0.6～1.0 MPa |
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
制造、检测标准：参照“HGJ501-502-86压力容器视镜”设计制造和验收。
尺寸表：
制造、检测标准：参照“HGJ501-502-86压力容器视镜”设计制造和验收。
尺寸表：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 |
| L | 200 | 200 | 200 | 220 | 250 | 320 | 320 | 360 | 360 | 440 |
| H | 190 | 190 | 190 | 210 | 24 | 278 | 278 | 308 | 308 | 364 |
订货须知：
订货时请注明产品尺寸、操作压力及材质。
当需要其他标准法兰、材质或操作压力时，请在订货时注明。
