主要用途：
视镜用于石油、化工及其它工业设备窥视装置上，以观察设备内部物料操作情况。材料有不锈钢、碳钢、衬里等。最高使用压力为25kgf/cm2,允许介质温度为0-200℃。视镜玻璃材质为钢化硼硅玻璃，钢化硼硅玻璃色度温差为180℃。
技术参数：
| 壳体材质 Body |
视窗材质 |
S密封件 |
工作温度（℃） |
操作压力 |
连接方式 |
允许急变温度（℃） |
|
碳钢 CS 不锈钢 304 不锈钢 316L 玻璃钢 FRP |
钢化硼硅玻璃 |
丁腈橡胶
聚四氟乙烯 |
-10～250℃ |
0.6～2.5MPa |
螺纹连接 法兰连接 对焊连接 |
＜60℃ |
|
石英玻璃 |
-30～800℃ |
0.6～1.0 MPa |
||||
|
钠钙玻璃 |
0～80℃ |
0.6～1.0 MPa |
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
制造、检测标准：参照“HGS07-105-106压力容器视镜”设计制造和验收。

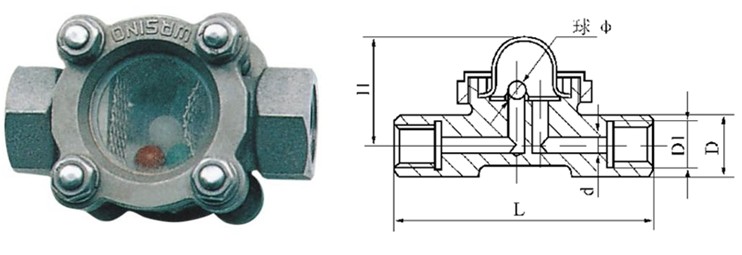

丝口式的要参数：
| IN |
DN |
L |
H |
D |
D1 |
D2 |
|
1/2＂ |
15 |
130 |
65 |
80 |
65 |
50 |
|
3/4＂ |
20 |
130 |
65 |
80 |
65 |
50 |
|
1＂ |
25 |
130 |
65 |
80 |
65 |
50 |
|
11/4＂ |
32 |
160 |
80 |
100 |
80 |
65 |
|
11/2＂ |
40 |
160 |
85 |
100 |
80 |
65 |
|
2＂ |
50 |
170 |
85 |
100 |
80 |
65 |
订货须知：
1、订货时请注明产品尺寸、操作压力及材质。
2、当需要其他标准法兰、材质或操作压力时，请在订货时注明。
