空气过滤器（SKQ型）
我公司生产的系列精密过滤器，具有滤孔分布均匀，过滤面积大、阻力小、抗腐蚀、耐高温、强度高、可再生（设反冲洗置），寿命长等优点。产品广泛用于化学工业、医疗医药、石油、冶金、纺织、食品、水处理等领域，是气-固、固-液分离系统的最佳过滤设备。
过滤器的设计弹性大，连接管（介质流向）形式有侧进侧出、侧进上出、侧进下出、上进下出、上进侧出等多种形式，能够满足不同流体之需要。
技术参数：|
壳体材质 Body |
滤芯材质
Glass Material |
工作温度（℃）
Ambient Temperature |
操作压力
Operating Pressure |
连接方式
Joint type |
适用介质
Suitable Medium |
||
|
碳钢衬 PTFE 不锈钢 304 不锈钢 316L
|
见滤芯选择表
|
壳体
Body |
80～450℃
|
高精密度微孔过滤器
High-Grade And Precision Fiter |
0.6～2.5MPa
|
螺纹连接
Threaded 法兰连接 Flange joint 对焊连接 Butt Welding joint |
腐蚀性流体
Corrosive Fluid 非腐蚀性流体 Non Corrosive Fluid |
|
空气过滤器
Air Filter |
0.6～1.6MPa
|
||||||
|
滤芯
Element |
20～400℃
|
除菌过滤器
Sterile filter |
0.6～1.6MPa
|
||||
|
滤芯种类 Element type |
工作温度（℃）
Operating Temperatrue |
压力降(MPa)
Pressure drop |
过滤精度（um）
Pore size |
滤芯规格
Element Size |
|
钛合金烧结滤芯
SinterAl Alloy Filter element |
≤400
|
0.015
|
0.3~100
|
φ50×120 φ50×450 φ60×110
φ60×300 φ60×500 φ600×1000 |
|
不锈钢折叠滤芯
Fold Stainless Filter element |
≤300
|
0.01
|
2~180
|
φ35×210 φ65×250 φ86×350
φ86×500 φ90×1000 |
|
聚四氟折叠滤芯
Fold PTFE Filter element |
≤140
|
0.011
|
0.02~50
|
φ45×250 φ45×500 φ45×1000
φ60×250 φ60×450 φ60×500 |
|
聚丙烯折叠滤芯
Fold HPP Filter element |
≤60
|
0.012
|
0.1~60
|
φ45×250 φ45×500 φ45×1000
φ60×250 φ60×450 φ60×500 |
|
金属纤维烧结毡
Sintered metal cotton Rayon filter element |
≤130
|
0.01
|
1~70
|
φ180×425 φ180×800 φ180×1000
|
|
金属密纹网
Material net |
≤400
|
0.018
|
1.0~300
|
视设计条件而定
|

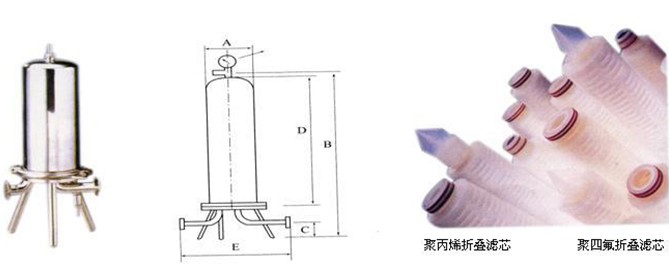

尺寸表：
|
DN
|
滤芯根数
Rod |
滤芯长度
Length |
A
|
B
|
C
|
D
|
E
|
|
25
|
1
|
5”
|
100
|
/
|
110
|
300
|
210
|
|
10”
|
100
|
/
|
110
|
358
|
210
|
||
|
25
|
3
|
10”
|
180
|
536
|
110
|
480
|
320
|
|
20”
|
180
|
1016
|
110
|
838
|
320
|
1、订货时请注明产品尺寸、操作压力及材质。
2、当需要其他标准法兰、材质或操作压力时，请在订货时注明。
