QZF全天候防火呼吸阀

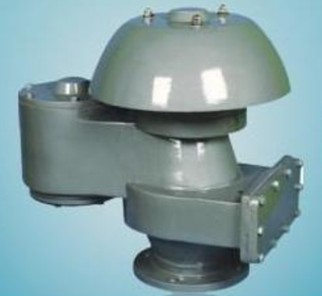

QZF-89型全天候呼吸阀
主要用途：
该阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。
性能及特点：
• 该阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。
• 该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。
• 该阀具有防冻性能，适用于寒冷地区。
操作压力：
A级正压：355Pa(36mmH2O)
B级正压：980Pa(100mmH2O)
C级正压：1765Pa(180mmH2O)
D级正压：98000Pa(10000mmH2O)
负压：295Pa(30mmH2O)
主要外形与法兰连接尺寸：
QZF-89防火阀国标法兰连接外形尺寸： GB、JB
该阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。
性能及特点：
• 该阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。
• 该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。
• 该阀具有防冻性能，适用于寒冷地区。
操作压力：
A级正压：355Pa(36mmH2O)
B级正压：980Pa(100mmH2O)
C级正压：1765Pa(180mmH2O)
D级正压：98000Pa(10000mmH2O)
负压：295Pa(30mmH2O)
主要外形与法兰连接尺寸：
QZF-89防火阀国标法兰连接外形尺寸： GB、JB
| 安装尺寸（mm） | 型号规格 | ||||||
| DN50 | DN80 | DN100 | DN150 | DN200 | DN250 | DN300 | |
| D1 | Ø110 | Ø170 | Ø170 | Ø225 | Ø280 | Ø335 | Ø395 |
| D | Ø140 | Ø185 | Ø205 | Ø260 | Ø315 | Ø370 | Ø435 |
| L | 362 | 513 | 513 | 640 | 770 | 918 | 1050 |
| H | 360 | 445 | 445 | 610 | 700 | 828 | 910 |
| N-d | 4×14 | 4×18 | 4×16 | 8×18 | 8×18 | 12×18 | 12×23 |
