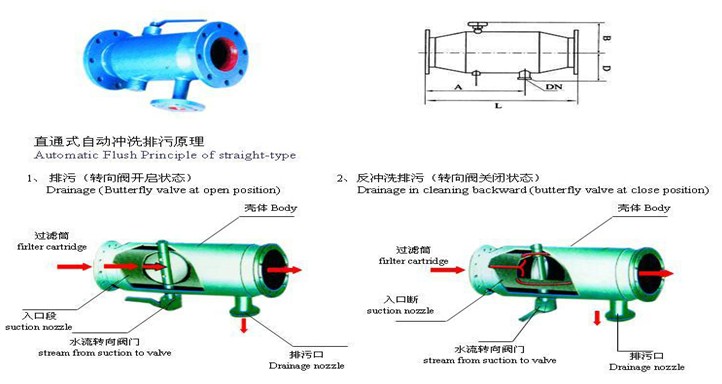

剥离系统：杂质堵塞过滤器通道后，剥离系统启动，刮除滤网表面杂质达到滤网再生目的，同时杂质收集在滤器下部贮槽，最终通过排放口排出。
技术参数：
壳体材质 Body |
滤框滤网材质 |
S密封件 |
工作温度（℃） |
操作压力 |
连接方式 |
|
| 碳钢 CS |
见不锈钢滤芯技术特性表 |
金属缠绕 丁腈橡胶 聚四氟乙烯 |
CS |
-20～250℃ |
0.6～5.0MPa |
螺纹连接 法兰连接 对焊连接 |
| 黄铜 H62 |
H62 |
|||||
| 碳钢衬 PTFE |
CS/PTFE |
|||||
| 不锈钢 304 |
304 |
-80～450℃ |
||||
| 不锈钢 316L |
316L |
|||||
～目数/in Mesh/in |
～孔数/in |
可截粒径 |
丝径 |
有效过滤面积% |
|
10 |
100 |
2023 |
0.02000(0.510) |
64 |
|
20 |
400 |
955 |
0.02140(0.315) |
58 |
|
30 |
900 |
614 |
0.00921(0.224) |
54 |
|
40 |
1600 |
442 |
0.00760(0.206) |
48 |
|
50 |
2500 |
365 |
0.00598(0.512) |
46 |
|
60 |
3600 |
301 |
0.00480(0.122) |
44 |
|
80 |
6400 |
216 |
0.00402(0.102) |
42 |
|
100 |
10000 |
173 |
0.00310(0.081) |
40 |
制造、检测标准：执行HG/T21637-1991标准，或客户指定标准。
尺寸表：
DN |
H |
H1 |
L2 |
L2 |
排污口（Element） |
|
40 |
245 |
185 |
63 |
90 |
15 |
|
50 |
255 |
190 |
70 |
100 |
15 |
|
80 |
320 |
232 |
96 |
140 |
25 |
|
100 |
350 |
260 |
128 |
180 |
32 |
|
150 |
525 |
390 |
189 |
230 |
50 |
|
200 |
700 |
520 |
220 |
280 |
65 |
|
250 |
875 |
650 |
255 |
330 |
80 |
|
300 |
1050 |
780 |
294 |
380 |
100 |
|
400 |
1400 |
1040 |
377 |
480 |
150 |
|
500 |
1700 |
1250 |
462 |
580 |
150 |
|
600 |
2000 |
1460 |
537 |
650 |
200 |
订货时请注明产品尺寸、操作压力及材质。
当需要其他标准法兰、材质或操作压力时，请在订货时注明。
