双联切换过滤器（SSL型）
主要用途：
双联切换式过滤器，采用两个三通球阀，将两个单筒过滤器组装在一个机座上，清洗过滤器时不必停车，保证其连续工作。
技术参数：| 壳体材质 Body |
滤框滤网材质 Glass Material |
S密封件 Seal Material |
工作温度（℃） Ambient Temperature |
操作压力 Operating Pressure |
连接方式 Joint type |
|
| 碳钢 CS | 见不锈钢滤芯技术特性表 | 金属缠绕 Metal enlace 丁腈橡胶 NBR 聚四氟乙烯 PTFE |
CS | -20～250℃ | 0.6～5.0MPa | 螺纹连接 Threaded 法兰连接 Flange joint 对焊连接 Butt Welding joint |
| 黄铜 H62 | H62 | |||||
| 碳钢衬 PTFE | CS/PTFE | |||||
| 不锈钢 304 | 304 | -80～450℃ | ||||
| 不锈钢 316L | 316L | |||||
| ～目数/in Mesh/in |
～孔数/in Hole/in |
可截粒径 Particle Dia(u) |
丝径 Wire Dia(mm) |
有效过滤面积% Effective Filtrate Area |
| 10 | 100 | 2023 | 0.02000(0.510) | 64 |
| 20 | 400 | 955 | 0.02140(0.315) | 58 |
| 30 | 900 | 614 | 0.00921(0.224) | 54 |
| 40 | 1600 | 442 | 0.00760(0.206) | 48 |
| 50 | 2500 | 365 | 0.00598(0.512) | 46 |
| 60 | 3600 | 301 | 0.00480(0.122) | 44 |
| 80 | 6400 | 216 | 0.00402(0.102) | 42 |
| 100 | 10000 | 173 | 0.00310(0.081) | 40 |
制造、检测标准：执行HG/T21637-1991标准，或客户指定标准。

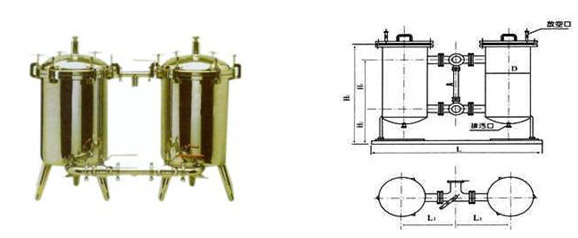

尺寸表：
| DN | D | L | L1 | H1 | H2 | H3 |
| 50 | 108 | 1250 | 380 | 1200 | 460 | 550 |
| 65 | 133 | 1280 | 400 | 1200 | 475 | 550 |
| 80 | 159 | 1400 | 420 | 1440 | 515 | 660 |
| 100 | 219 | 1570 | 480 | 1480 | 540 | 690 |
| 150 | 273 | 1880 | 580 | 1780 | 610 | 900 |
| 200 | 325 | 2100 | 650 | 1880 | 680 | 900 |
- 订货时请注明产品尺寸、操作压力及材质。
- 当需要其他标准法兰、材质或操作压力时，请在订货时注明。
