复合式排气阀
概述：
复合式排气阀用于污水管道上的最高点或有闭气的地方，靠排除管内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现起阻，是管道出水容量达不到设计要求，其次：其次：管道在运转时出现停电、停泵管道及时出现负压会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内，防止管道振动或破裂。
作用原理：
管内污水在运作时，该阀活瓣停在定位架下部，进行大量排气，当空气排完时，污水进入阀内，球浮起，传动活瓣到关闭，停止排气。管内在运作时会自然产生少量气体，这些气体会集中到管内上部，到相当程度，阀内污水下降，浮球顺水下降，气从小孔排出。如出现停电、停泵，管内水流空时随时出现负压，浮球顺水下降，打开小孔带动大孔进行大量补气，确保管道安全。
注：排气阀在使用过程中压力不能低于0.02Mpa，如低于0.02Mpa，排气阀容易出现漏水。必须配一只阀门作为检修用。
技术参数：
1.工作压力：1.0Mpa
2.介质：清水
3.使用温度：常温
4.阀体：HT200
5.浮球与活瓣：304不锈钢
6.密封材料：丁晴橡胶

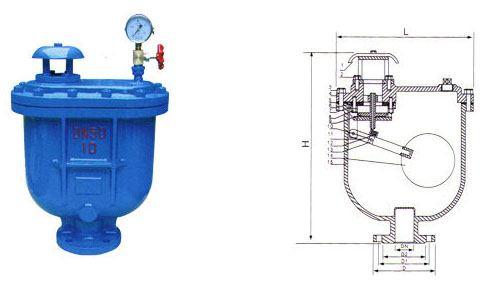

CARX型外形尺寸
| 公称通径 DN(mm) |
D |
D1 |
D2 |
L |
L1 |
H |
Z-∮d |
| 20 |
105 |
75 |
57 |
280 |
190 |
330 |
4-14 |
| 25 |
115 |
85 |
67 |
280 |
190 |
330 |
4-14 |
| 50 |
160 |
125 |
102 |
360 |
210 |
470 |
4-14 |
| 80 |
195 |
160 |
138 |
400 |
245 |
550 |
4-18 |
| 100 |
215 |
180 |
158 |
460 |
275 |
620 |
8-18 |
- 订货时请注明产品尺寸、操作压力及材质。
- 当需要其他标准法兰、材质或操作压力时，请在订货时注明。
