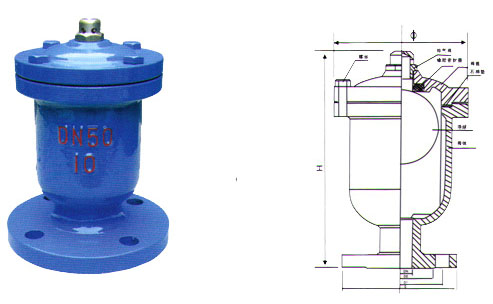

单口排气阀
本阀门为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。 QBI型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。
一、工作原理
管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
二、零件材料
1、 阀体、铸铁
2、 阀盖、铸铁
3、 浮球、不锈钢
4、 塞头、橡胶
5、 排气阀、黄铜
6、 螺丝、螺帽、元钢
三、主要尺寸
|
|
DN |
H |
D |
D1 |
Z-фd |
|
法兰式 |
15 |
245 |
195 |
160 |
4-18 |
|
20 |
245 |
195 |
160 |
4-18 |
|
|
25 |
245 |
195 |
160 |
4-18 |
|
|
丝口式 |
15、20 |
245 |
|
|
|
|
25、32 |
245 |
|
|
|
- 订货时请注明产品尺寸、操作压力及材质。
- 当需要其他标准法兰、材质或操作压力时，请在订货时注明。
