主要用途：
本产品广泛应用于冶金、化工等行业的氧气输送管道，可有效地切断因高速气流中杂物与管壁急剧磨擦产生的火源，杜绝管道燃爆事故的发生。用户可直接将本产品与输氧管道的适当部位焊接连通即可运行。 本阻火器适用于管道DN15-500mm，工作压力不大于6.4MPa的氧气管道阻火之用。有法兰连接、焊接。
主要特点：
FP-XT型氧气管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”，局部温度骤升，成为着火能源；可以防止在阀门前后压差作用下，高速运动的物质微粒（如铁锈、粉尘、焊渣等）与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源，杜绝管道中燃爆事故的发生。
|
公称通径（DN） |
15－500 |
||
|
公称压力（MPa） |
1.6 |
2.5 |
|
|
试验压力 |
强度 |
2.4 |
3.75 |
|
密封 |
1.76 |
2.75 |
|
|
适用介质 |
氧气 |
||
|
阻燃器材质 |
铜 |
||
|
接头材质 |
不锈钢 |
||
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）制造、检测标准：按（石油储罐阻火器）GB13347-92、（石油储罐阻火器阻火性能和试验方法）GB5908-86等标准进行制造和验收：或用户指定标准。

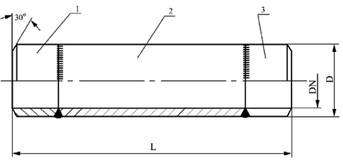

主要外形及连接尺寸：
|
公称通径DN |
FP-XT氧气管道阻火器 |
FPV-XT氧气管道阀门前、后阻火器 |
||||
|
型号规格 |
D |
L |
型号规格 |
D |
L |
|
|
15 |
FP-1.5T |
18 |
600 |
FPV-1.5T |
18 |
1600 |
|
20 |
FP-2.0T |
25 |
600 |
FPV-2.0T |
25 |
1600 |
|
25 |
FP-2.5T |
32 |
600 |
FPV-2.5T |
32 |
1600 |
|
32 |
FP-3.2T |
38 |
600 |
FPV-3.2T |
38 |
1600 |
|
40 |
FP-4.0T |
48 |
600 |
FPV-4.0T |
48 |
1600 |
|
50 |
FP-5.0T |
57 |
700 |
FPV-5.0T |
57 |
1700 |
|
65 |
FP-6.5T |
76 |
700 |
FPV-6.5T |
76 |
1700 |
|
80 |
FP-8.0T |
89 |
700 |
FPV-8.0T |
89 |
1700 |
|
100 |
FP-10T |
108 |
700 |
FPV-10T |
108 |
1700 |
|
125 |
FP-12.5T |
133 |
700 |
FPV-12.5T |
133 |
1700 |
|
150 |
FP-15T |
159 |
800 |
FPV-15T |
159 |
1800 |
|
200 |
FP-20T |
219 |
800 |
FPV-20T |
219 |
1800 |
|
250 |
FP-25T |
273 |
800 |
FPV-25T |
273 |
1800 |
|
300 |
FP-30T |
325 |
800 |
FPV-30T |
325 |
1800 |
|
350 |
FP-35T |
377 |
800 |
FPV-35T |
377 |
2050 |
|
400 |
FP-40T |
426 |
800 |
FPV-40T |
426 |
2300 |
|
450 |
FP-45T |
480 |
800 |
FPV-45T |
480 |
2550 |
|
500 |
FP-50T |
530 |
800 |
FPV-50T |
530 |
2800 |
订货须知：
1、 订货时请注明产品尺寸、操作压力及材质。
2、 当需要其他标准法兰、材质或操作压力时，请在订货时注明。
