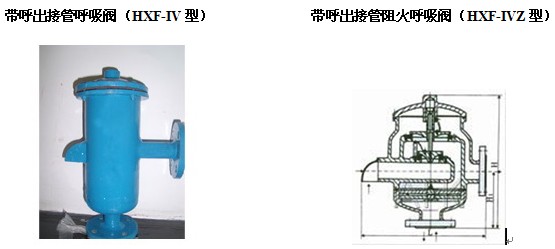

带呼出接管呼吸阀
带呼出接管阻火呼吸阀使用说明书
根据国家标准《石油化工企业设计防火规范》（GB50160-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀“。可见呼吸阀，阻火器是储罐不可缺少的安全设施，它不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗，呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，常与阻火器配套使用。
主要特点：
我公司生产的呼吸阀，具有结构紧凑，通气量大，泄漏量小，耐腐蚀，密封性能好等特点，最近又开发具有国际先进水准的防暴阻火呼吸阀（KHXF-IZ型），阻火器位于呼吸阀吸入口处，彻底杜绝火源进入呼吸阀壳体内，具有体积小，重量轻，检修，清洗，更换方便等优点。阀盘采用聚四氟乙烯材料，具有耐低温，防冻等优点。阀内设静电输出装置，使得该阀时刻与罐体保持等电位。
技术参数：| NO | 1 | 2 | 3 | 4 | 5 | 6 |
| 构件 Component |
壳体 Body |
阀杆 Stem Guide |
阀盘 Pressure |
阀座 Pressure Seat |
垫片 Gasket |
阻火芯件 Fire Arresting |
| 材质 Material |
不锈钢 Steel 铝合金 Aluminums 碳钢 Casting |
304 316 316L PTFE |
304 316 316L PTFE |
304 316 316L PTFE |
304 316 316L PTFE |
304 316 316L PTFE |
A型：+355Pa(+36mmH2O)、-295Pa(-30mmH2O)
B型：+980Pa(+100mmH2O)、-295 Pa(-30mmH2O)
C型：+1750Pa（+180 mmH2O)、-295 Pa(-30mmH2O)
D型：特殊压力，用户指定。
阻火层材质：304不锈钢。
防爆级别：BS 5501；IIA、IIB、IIC。
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
制造、检测标准：按（石油储罐呼吸阀）SY7511-87、（石油储罐阻火器阻火性能和试验方法）GB5908-86等标准进行制造和验收：或用户指定标准。
尺寸表：
| DN | 40 | 50 | 80 | 100 | 150 | 200 | 250 |
| H1 | 95 | 120 | 135 | 145 | 155 | 165 | 190 |
| H2 | 220 | 235 | 275 | 320 | 375 | 440 | 495 |
| H | 330 | 350 | 410 | 450 | 585 | 695 | 770 |
| L | 245 | 255 | 350 | 365 | 490 | 550 | 590 |
1、存放：呼吸阀产品在运达工地后，若暂时不安装或以后工厂大修、检修，应存放在有防雨设施的仓库中：呼吸阀系列产品在运输时不得倒置。
2、维护：
1、呼吸阀系列产品，应每月上罐顶检查一次，检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢，若有，应清理干净：每半年给阀套、阀杆擦拭一遍变压器油
2、每半年应检查阻火器呼吸阀的阻火层一次，若发现有污渍、杂质堵塞阻火层，应取下阻火层，用相对应的溶剂清楚污渍，然后用清水将阻火层清洗干净，放在通风吹干后再放入壳体内。
3、以上产品壳体内外表面的油漆应每年涂刷一遍。
订货须知：
订货时请注明产品尺寸、操作压力及材质。
当需要其他标准法兰、材质或操作压力时，请在订货时注明。
