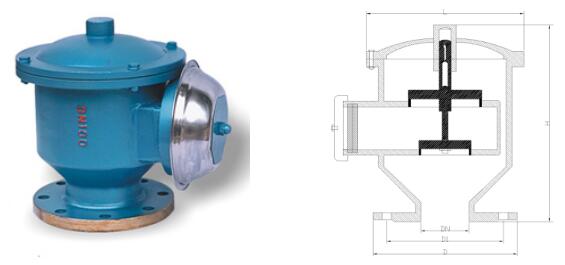

防爆阻火呼吸阀
.jpg)
主要用途：
根据国家标准《石油化工企业设计防火规范》（GB50160-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀“。可见呼吸阀，阻火器是储罐不可缺少的安全设施，它不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗，呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，常与阻火器配套使用。
主要特点：
我公司生产的呼吸阀，具有结构紧凑，通气量大，泄漏量小，耐腐蚀，密封性能好等特点，防爆阻火呼吸阀（HXF-IZ型），阻火器位于呼吸阀吸入口处，彻底杜绝火源进入呼吸阀壳体内，具有体积小，重量轻，检修，清洗，更换方便等优点。
呼吸阀阀座由刚性骨架和氟膜片组成，刚性骨架由1Cr18Ni9Ti合金钢板冲压而成，呈微拱形，沿周边有一环状凹槽，以便被膜片封隔为空气垫。氟膜片用金属卡箍绷紧在骨架的凹面，形成与阀座的接触面。阀座用聚四氟乙烯制造，具有耐低温，防冻等优点。阀内设静电输出装置，使得该阀时刻与罐体保持等电位。其直径与骨架凹槽的直径相当，阀口具有较大的倒角。阀盘质量根据油罐的设计允许压力和阀盘直径确定，必要时可利用配重调节。 当阀盘自由放在阀座上时，在阀盘重力作用下，氟膜片微微凹向空气垫凹槽。当罐内外压力差增大时，阀盘微微升起，膜片靠自身的弹性，同阀座仍保持良好的密封，直至整个阀盘跳离阀座，膜片才经反弹逐渐恢复其原状。
由于氟膜片具有良好的耐油、憎水性能，且膜片与阀座的接触角较大，因此气体很难再阀口处凝结、存留。同时，这种接触方式能有效地防止微压差泄漏。
技术参数：
| NO | 1 | 3 | 4 | 5 | 6 |
| 构件 | 壳体 | 阀盘 | 阀座 | 垫片 | 阻火芯件 |
| 材质 |
不锈钢
铝合金
碳钢
|
PTFE | 铝合金
PTFE
|
PTFE |
304
316
316L
|
操作压力：
A型：+355Pa(+36mmH2O)、-295Pa(-30mmH2O)
B型：+980Pa(+100mmH2O)、-295 Pa(-30mmH2O)
C型：+1750Pa（+180 mmH2O)、-295 Pa(-30mmH2O)
D型：特殊压力，用户指定。
防爆级别：BS 5501；IIA、IIB、IIC。
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
制造、检测标准：按（石油储罐呼吸阀）SY/T0511-2010、（石油储罐阻火器阻火性能和试验方法）GB5908-2005等标准进行制造和验收：或用户指定标准。
尺寸表：
| DN | 25 | 32 | 40 | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| L | 160 | 160 | 160 | 160 | 213 | 265 | 305 | 355 | 420 | 480 |
| H | 255 | 255 | 255 | 255 | 260 | 290 | 330 | 430 | 500 | 510 |
维护保养方法：
存放：
呼吸阀产品在运达工地后，若暂时不安装或以后工厂大修、检修，应存放在有防雨设施的仓库中：呼吸阀系列产品在运输时不得倒置。
维护：
呼吸阀系列产品，应每月上罐顶检查一次，检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢，若有，应清理干净：每半年给阀套、阀杆擦拭一遍变压器油。
每半年应检查阻火器呼吸阀的阻火层一次，若发现有污渍、杂质堵塞阻火层，应取下阻火层，用相对应的溶剂清楚污渍，然后用清水将阻火层清洗干净，放在通风吹干后再放入壳体内。
以上产品壳体内外表面的油漆应每年涂刷一遍。
订货须知：
订货时请注明产品尺寸、操作压力及材质。
当需要其他标准法兰、材质或操作压力时，请在订货时注明。
